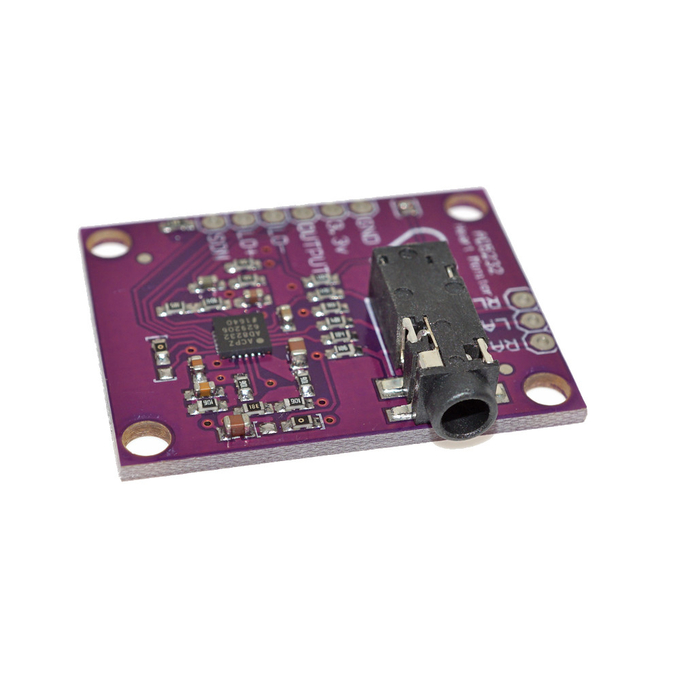

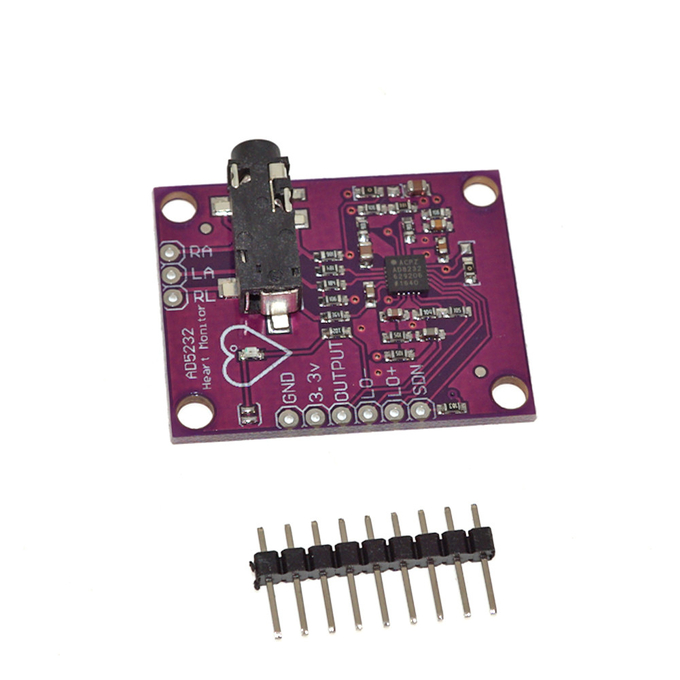

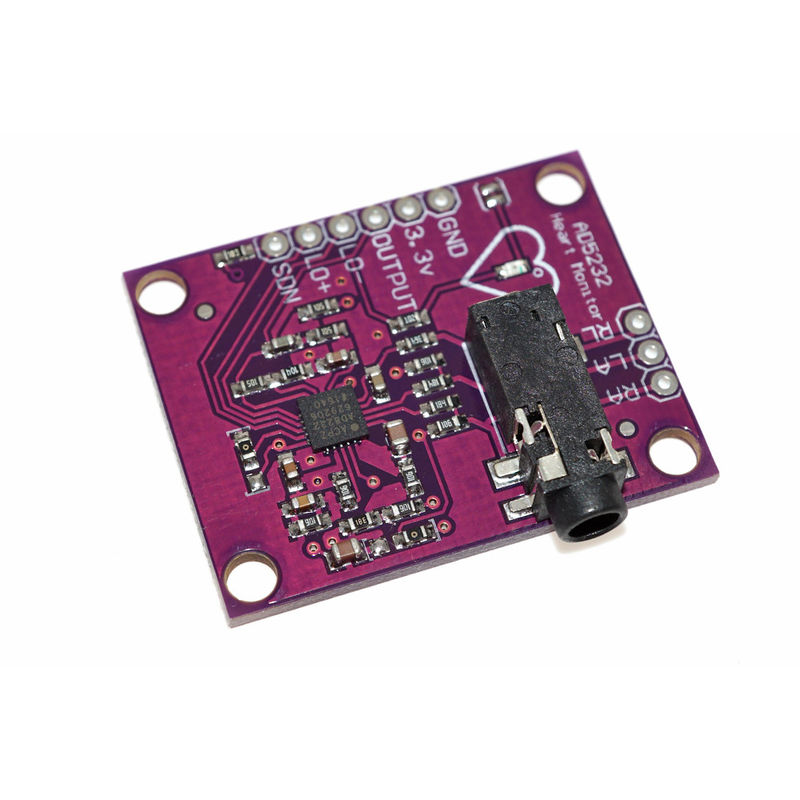

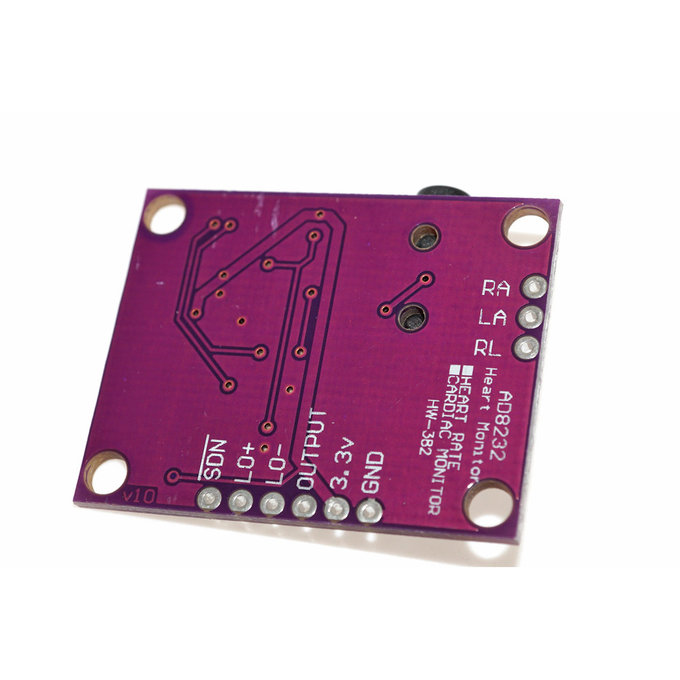

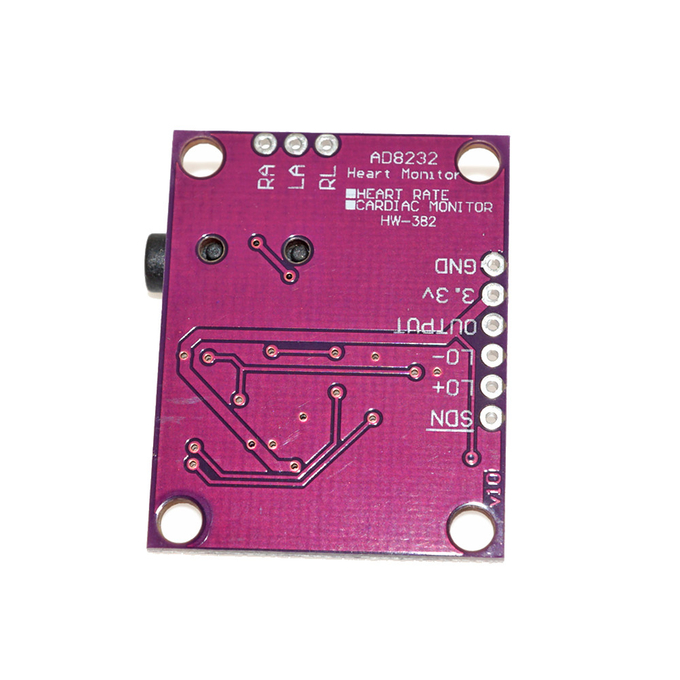

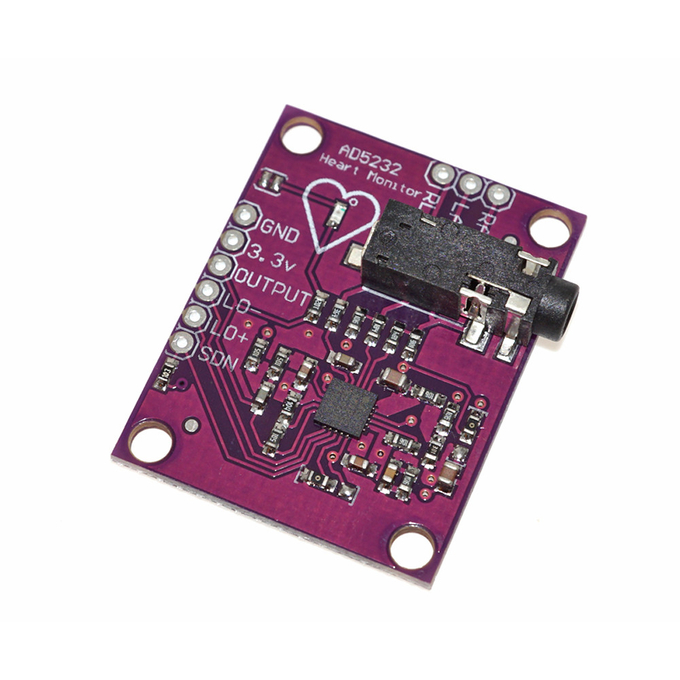

AD8232 โมดูลการตรวจวัดทางสรีรวิทยา Heart Pulse ECG Monitor Sensor Board

AD8232 โมดูลการตรวจวัดทางสรีรวิทยา Heart Pulse ECG Monitor Sensor Board

ข้อมูลทั่วไป:

1. ตรวจวัดอัตราการเต้นของหัวใจแบบเดี่ยว
2. AD8232 เป็นส่วนหน้าแบบบูรณาการที่สามารถใช้งานได้กับหัวใจของสัญญาณไฟฟ้าทางชีวภาพเพื่อใช้เป็นตัวอักษร
3. จำนวนเครื่องปรับอากาศที่ใช้ในการตรวจวัดอัตราการเต้นของหัวใจ
4. ตรวจสอบประสิทธิภาพของช่วงอุณหภูมิที่กำหนดไว้ระหว่าง 0 ถึง 70 องศาเซลเซียสช่วงอุณหภูมิในการทำงานของ -40 ถึง +85
5. ใช้งานร่วมกับ IC

คุณสมบัติ:

1. เอาท์พุทผ่านไดร์เวอร์ HPDRIVE สูง ตัวเก็บประจุควรเชื่อมต่อกับตัวกรองสัญญาณสูงครั้งแรกใน HPDRIVE
AD8232 ให้หมุดนี้ติดตั้ง HPSENSE ไว้ที่ระดับเดียวกับแรงดันไฟฟ้าอ้างอิง
2. อินพุตอินพุทของเครื่องขยายเสียงในเครื่องวัดค่า + + IN มักจะเชื่อมต่อกับขั้วลบแขนซ้าย (LA)
3. อินพุตค่าลบของเครื่องขยายเสียงในเครื่องวัดค่า IN - IN มักจะเชื่อมต่อกับขั้วไฟฟ้าแขนด้านขวา (RA)
4. ใส่ข้อมูลย้อนกลับของโปรแกรมควบคุมขาขวา RLDFB RLDFB เป็นขาข้อคิดเห็นของวงจรควบคุมขาด้านขวา
5. เอาต์พุตขาขวา RLD ควรต่อขั้วไฟฟ้าของไดรฟ์ (โดยปกติสำหรับขาขวา) เข้ากับขา RLD
6. SW เปลี่ยนการกู้คืนข้อมูลอย่างรวดเร็ว ขานี้ควรเชื่อมต่อกับเอาท์พุทของตัวกรองความถี่สูงที่สอง
7. OPAMP + op amp inverting input
8. เอาท์พุทแรงดันไฟฟ้าอ้างอิง REFOUT การอ้างอิงเอาต์พุตของเครื่องขยายเสียงสามารถอ้างอิงถึงศักยภาพนี้ได้
REFOUT ควรใช้เป็นเสมือนพื้นดินสำหรับจุดใด ๆ ในวงจรที่ต้องใช้สัญญาณอ้างอิง
9. อินพุตป้อนกลับอินพุท OPAMP
10. เอาต์พุต OUT op amp เอาต์พุตนี้ให้สัญญาณอัตราการเต้นของหัวใจอย่างเต็มที่
OUT สามารถเชื่อมต่อกับด้านอินพุตของ ADC ได้
11. LOD - นำเอาท์พุทสิ้นของเครื่องเปรียบเทียบ โหมดตรวจจับการตกในสาย DC และเมื่อขั้วไฟฟ้า IN ถูกตัดการเชื่อมต่อ,
LOD - อยู่ในสถานะที่สูงมิฉะนั้นจะอยู่ในสถานะต่ำ ในการแลกเปลี่ยนโหมดการตรวจจับการตะกั่วออก LOD อยู่ในสถานะต่ำเสมอ
นำเอาต์พุตเปรียบเทียบออก ในโหมดการตรวจจับการปิด DC lead off เมื่อขั้วไฟฟ้า + IN ถูกถอดออก LOD + อยู่ในระดับสูง,
ตรงกันข้ามอยู่ในระดับต่ำ ในการแลกเปลี่ยนโหมดการตรวจจับการตะกั่วและเมื่อขั้วไฟฟ้า IN หรือ + IN ถูกถอดออก LOD + อยู่ในสถานะระดับสูง,
เมื่อขั้วไฟฟ้าทั้งสองนี้เชื่อมต่ออยู่พวกเขาอยู่ในสถานะระดับต่ำ
12. LOD +
13. ช่องใส่ SDN shutdown control ขับ SDN ไปที่ระดับต่ำซึ่งสามารถเปลี่ยนเป็นโหมดปิดเครื่องต่ำ
14. อินพุตควบคุมเอาต์พุตควบคุมกระแสไฟ AC / DC สำหรับโหมด DC off off ให้ใช้ขา AC / DC ให้อยู่ในระดับต่ำ
สำหรับโหมดนำ AC off, ควรใช้ขา AC / DC ไปยังระดับสูงสุด
15. สัญญาณควบคุมการฟื้นตัวของ FR ที่รวดเร็ว ไดรฟ์ FR ไปที่ระดับสูงสามารถโหมดการกู้คืนได้อย่างรวดเร็ว; มิฉะนั้นก็ควรจะผลักดันให้อยู่ในระดับต่ำ
16. แหล่งจ่ายไฟ GND
17. + พินซัพพลาย VS
18. REFIN input input buffer แรงดันไฟฟ้า REFIN (พินอินพุทอินพุทสูง) สามารถใช้เพื่อกำหนดระดับบัฟเฟอร์แรงดันไฟฟ้าอ้างอิง
19. เอาต์พุตขาออกของอุปกรณ์ IAOUT
20. ตัวขยายสัญญาณเสียง HPSENSE สำหรับอินพุตการตรวจจับการรับส่งข้อมูลสูง
HPSENSE เชื่อมต่อกับโหนด R และ C ที่กำหนดไว้ที่ความถี่การเลี้ยวของวงจร DC blocking
แผงสัมผัส EP แผ่นสัมผัสควรเป็น GND หรือไม่ได้เชื่อมต่อ

การทำงานในหลักการ:

1. โมดูลการควบคุมสัญญาณแบบบูรณาการสำหรับการตรวจวัดคลื่นไฟฟ้าหัวใจและไฟฟ้าอื่น ๆ อุปกรณ์นี้ได้รับการออกแบบมาเพื่อดึงขยายและกรองสัญญาณไฟฟ้าชีวภาพที่อ่อนแอในกรณีของเสียงรบกวนที่เกิดจากการเคลื่อนย้ายหรือการจัดตำแหน่งขั้วไฟฟ้าระยะไกล การออกแบบนี้ช่วยให้สามารถแปลงสัญญาณอนาล็อกเป็นดิจิตอล (ADC) หรือไมโครคอนโทรลเลอร์แบบฝังตัวที่มีกำลังต่ำเพื่อให้สามารถจับสัญญาณเอาต์พุตได้อย่างง่ายดาย
2. AD8232 ใช้ตัวกรองความถี่สูงสองจุดเพื่อขจัดสิ่งประดิษฐ์การเคลื่อนไหวและศักย์ไฟฟ้าของเซลล์ไฟฟ้าครึ่งเซลล์ ตัวกรองมีความแน่นหนาควบคู่ไปกับโครงสร้างเครื่องขยายเสียงเครื่องขยายเสียงซึ่งสามารถรับสัญญาณเสียงสูงและตัวกรองความถี่สูงซึ่งช่วยประหยัดพื้นที่และค่าใช้จ่าย
3. AD8232 ใช้เครื่องขยายสัญญาณที่ไม่ใช้งานเพื่อสร้างตัวกรองความถี่ต่ำ 3 ขั้วเพื่อขจัดเสียงรบกวนเพิ่มเติม ผู้ใช้สามารถตอบสนองความต้องการของแอ็พพลิเคชันประเภทต่างๆได้โดยเลือกความถี่ในการกรองของตัวกรองทั้งหมด
เพื่อปรับปรุงความถี่ของวงจรระบบและการรบกวนที่ไม่พึงปรารถนาอื่น ๆ ของประสิทธิภาพในการปฏิเสธโหมดทั่วไปโหมด AD8232 สร้างขึ้นสำหรับเครื่องขยายเสียงสำหรับโปรแกรมควบคุมด้านขวา (RLD) และแอพพลิเคชันอื่น ๆ สำหรับการใช้งานไดรฟ์
4 AD8232 มีฟังก์ชันการฟื้นตัวอย่างรวดเร็วคุณสามารถลดกรองสูงสูงยาวเพื่อสร้างปรากฏการณ์หางยาว ถ้าสัญญาณไฟแรงดันไฟฟ้าของรางเครื่องขยายสัญญาณ (เช่นตัวนำออก), AD8232 จะปรับให้อยู่ในสถานะตัดการกรองที่สูงขึ้นโดยอัตโนมัติ คุณลักษณะนี้ช่วยให้ AD8232 สามารถกู้คืนข้อมูลได้อย่างรวดเร็วและทำให้สามารถเชื่อมต่อกับการวัดของวัตถุได้โดยเร็วที่สุดหลังจากการวัดค่า

การประยุกต์ใช้:

ออกกำลังกายและออกกำลังกายการตรวจสอบอัตราการเต้นของหัวใจ
ECG แบบพกพา
ตรวจสอบสุขภาพจากระยะไกล
อุปกรณ์ต่อพ่วงเกม
ซื้อสัญญาณไฟฟ้าชีวภาพ
