โมดูลดาวน์สโตร์ DC-DC LM2596 เซนเซอร์โมดูลสำหรับ Arduino 7V-35V ถึง 1.25V-30V 3A

โมดูลดาวน์สโตร์ DC-DC LM2596 โมดูล 7V-35V ถึง 1.25V-30V 3A

รายละเอียด:

แรงดันไฟฟ้าขาเข้า: 5-35V
กระแสไฟขาออกที่ผ่านมา: 3A
แรงดันขาออก: สามารถปรับได้ต่อเนื่องตั้งแต่ 1.25 V ถึง 30V

แรงดันไฟฟ้า dropout: 1.5V เนื่องจากการลดโมดูลเพื่อให้แน่ใจว่าเอาท์พุทคงที่ โปรดให้ความแตกต่างของแรงดัน 1.5V ต่ำสุด

ผลิตภัณฑ์นี้มีหลอดไฟแสดงสถานะแบบคงที่สำหรับชาร์จไฟแสดงสถานะประจุ

ขนาด: 48 มม. (L) * 24 มม. (W) * 11.4 มม. (สูง) ไม่ประกอบด้วยโพเทนชิออมิเตอร์ (รวมถึงความสูง Potentiometer 13 มม.)

ลักษณะโมดูล: ไม่มีการแยกกระแสคงที่ในปัจจุบัน โมดูลแรงดันไฟฟ้าคงที่ (CC CV) โมดูลการชาร์จไฟ

การใช้งานแบตเตอรี่แบบลิเธียม (รวมถึงเฟอร์โรติค), แบตเตอรี่ 4V, 6V, 12V, 14V, แบตเตอรี่ 24V, แบตเตอรี่ NiCd และ NiMH (แบตเตอรี่), แผงเซลล์แสงอาทิตย์และเครื่องกำเนิดไฟฟ้าลม

แรงดันขาออก:

1. ปรับได้ต่อเนื่อง (1.25-30V adjustable);

2.Requires คงที่เอาท์พุท (ระหว่าง 1.25-30V เลือกโดยพลการ)

โหมดปรับได้: เชื่อมต่อแหล่งจ่ายไฟอย่างถูกต้อง (7-35V) แล้วตรวจสอบเครื่องมัลติมิเตอร์และแรงดันไฟฟ้าเอาท์พุทเอาท์พุท (โดยทั่วไปตามเข็มนาฬิกาจะเพิ่มขึ้นกลับไปที่เจ้าชู้)

แรงดันขาออก: สามารถปรับการทำงานได้อย่างต่อเนื่อง (1.25-30V load regulation)

กระแสไฟขาออกสูงสุด: 3A, (กรุณาติดตั้งครีบมากกว่า 15 วัตต์)

การเปิดหลอดไฟปัจจุบัน: ค่าคงที่คงที่ * (1% - 100%), การเปิดหลอดไฟปัจจุบันและการเชื่อมต่อค่าคงที่เช่นค่าคงที่เป็นกระแสไฟฟ้าเป็น 3A ให้เปลี่ยนกระแสไฟเป็น 0.1 เท่าของค่าคงที่ (0.1 * 3A = 0.3 A) เมื่อค่าของการควบคุมกระแสคงที่เป็น 2A แล้วหมุนกระแสไฟเป็น 0.1 เท่าของค่าคงที่ (0.1 * 2A = 0.2A)

แรงดันไฟฟ้า dropout: 2V

กำลังขับ: ความเย็น 15W ตามธรรมชาติ

ประสิทธิภาพ: 92% (สูงสุด 92% (แรงดันไฟฟ้าสูงกว่า, มีประสิทธิภาพสูง)

เอาท์พุท: แบนด์วิดท์ 20 ล้าน (เฉพาะสำหรับการอ้างอิง)

เอาต์พุต 12V 5V 3A 60mV (MAX)

อุณหภูมิในการทำงาน: เกรดอุตสาหกรรม (-40 ℃ถึง +85 ℃) (อุณหภูมิสิ่งแวดล้อมสูงกว่า 40 องศาโปรดลดการใช้พลังงานหรือเพื่อเพิ่มความร้อน)

อุณหภูมิเต็ม: 45 ℃

กระแสที่ไม่มีกระแส: ทั่วไป 10mA (12V 4.2V)

อัตราการควบคุมการโหลด: + 1%

อัตราการควบคุมแรงดันไฟฟ้า: 0.5%

ความเร็วในการตอบสนองแบบไดนามิก: 5% 200uS

ไฟแสดงสถานะการไหลคงที่เป็นสีแดงไฟชาร์จสีแดงเป็นสีแดงหลังจากไฟแสดงสถานะการชาร์จ

การป้องกันการสึกหรอของเอาต์พุต: ใช่กระแสคงที่ (การกำหนดค่าของกระแสคงที่)

การเชื่อมต่อ: ลวดสามารถเชื่อมได้โดยตรงใน PCB

วิธีชาร์จแบตเตอรี่:

1. กำหนดแรงดันไฟฟ้าแบบลอยตัวและกระแสไฟที่คุณต้องชาร์จแบตเตอรี่และแรงดันไฟฟ้าของโมดูล

2. แรงดันไฟฟ้าคงที่ที่ปรับได้แรงดันไฟฟ้าเอาท์พุทจะถูกควบคุมให้อยู่ที่ประมาณ 3V

3.Use multimeter 10A current block measurement เอาท์พุทกระแสไฟลัดวงจรในขณะเดียวกันการปรับค่า Potentiometer คงที่ในปัจจุบันเพื่อให้กระแสเอาต์พุตถึงค่าปัจจุบันที่กำหนดไว้

ค่าเริ่มต้นปัจจุบันของกระแสไฟเปลี่ยนหลอดเป็น 0.1 เท่าของกระแสไฟฟ้าที่ชาร์จ (ค่ากระแส) ถ้าจำเป็นต้องปรับแรงบิดกระแสไฟเลี้ยวที่ต้องการ (โดยทั่วไปไม่ปรับ)

5. ปรับแรงดันไฟฟ้าคงที่เพื่อให้แรงดันขาออกไปยังแรงดันประจุไฟฟ้า

6. เชื่อมต่อแบตเตอรี่เพื่อลองชาร์จ (1, 2, 3, 4, 5 ขั้นตอนคือกำลังไฟเข้าของโมดูล, เอาต์พุตไม่โหลดไม่ได้เชื่อมต่อกับแบตเตอรี่)

LED วิธีการขับรถคงที่ในปัจจุบัน:

1. กำหนดว่าคุณต้องใช้ไดรฟ์ LED ใช้แรงดันไฟฟ้าในการทำงานและกระแสไฟฟ้าสูงสุด

2. ควบคุมศักย์ไฟฟ้าคงที่ 2, แรงดันขาออกจะถูกควบคุมเป็น 3V

3.Use multimeter 10A current block measurement เอาต์พุตกระแสลัดวงจรในขณะที่ปรับโพรเซสซิมิเตอร์กระแสคงที่เพื่อให้กระแสเอาต์พุตถึงกระแสไฟ LED ปัจจุบัน

4. ปรับค่า Potentiometer คงที่เพื่อให้แรงดันขาออกไปยังแรงดันไฟฟ้าสูงสุดสำหรับการทำงาน LED

5. เชื่อมต่อกับ LED ลองทดสอบเครื่อง (1, 2, 3, 4 ขั้นตอนคือกำลังไฟเข้าโมดูล, เอาท์พุทไม่โหลดไม่ได้เชื่อมต่อกับหลอดไฟ LED)

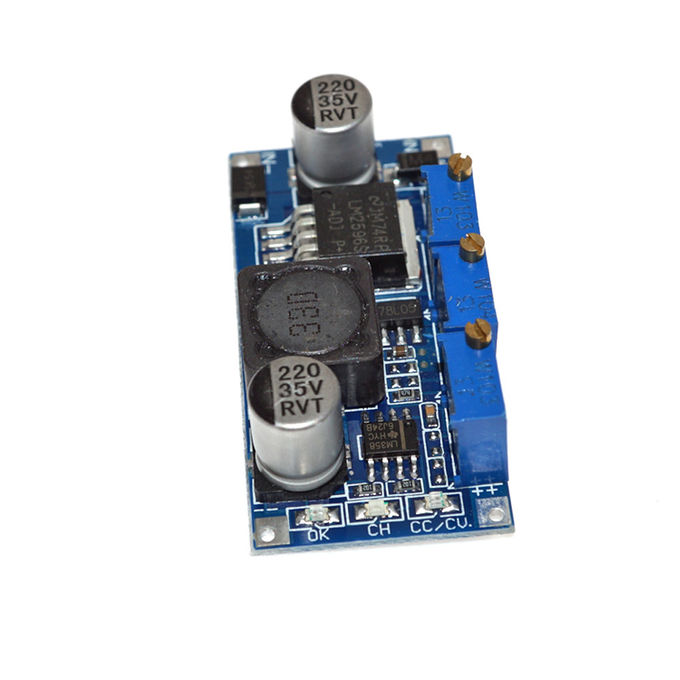

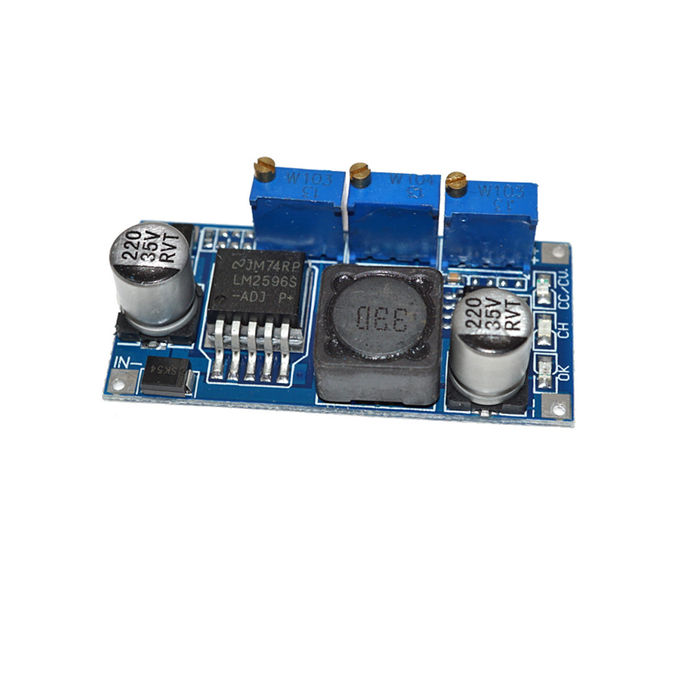

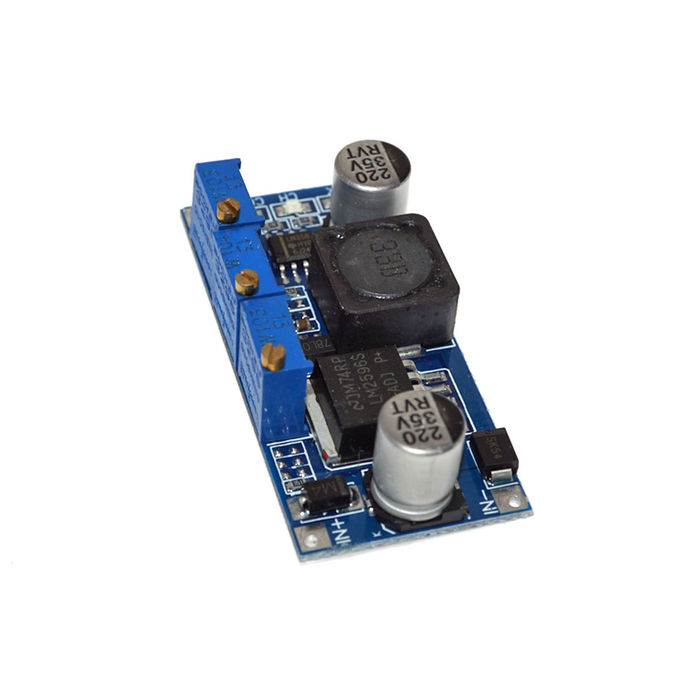

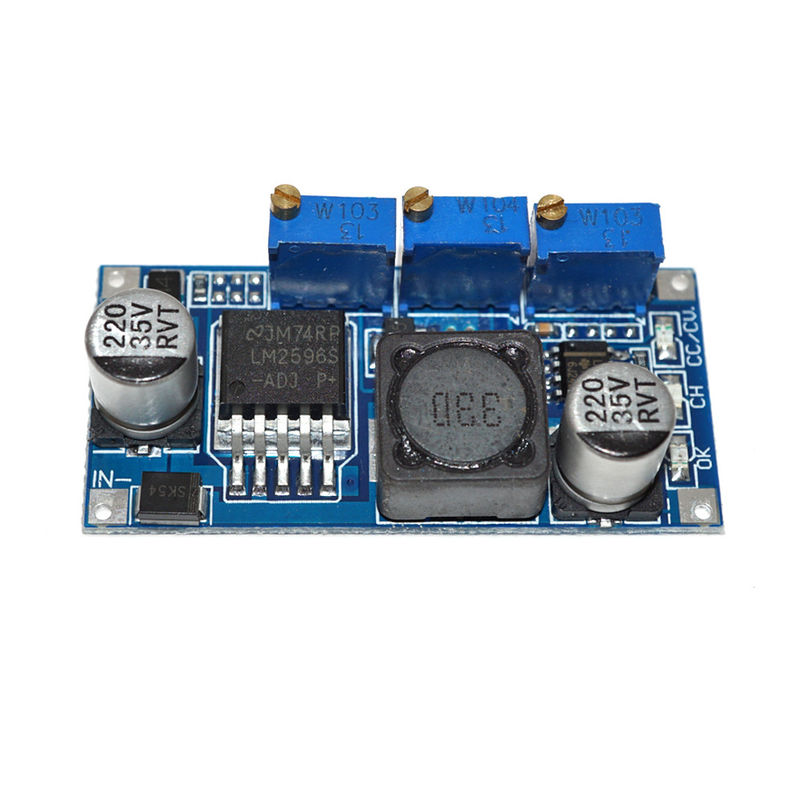

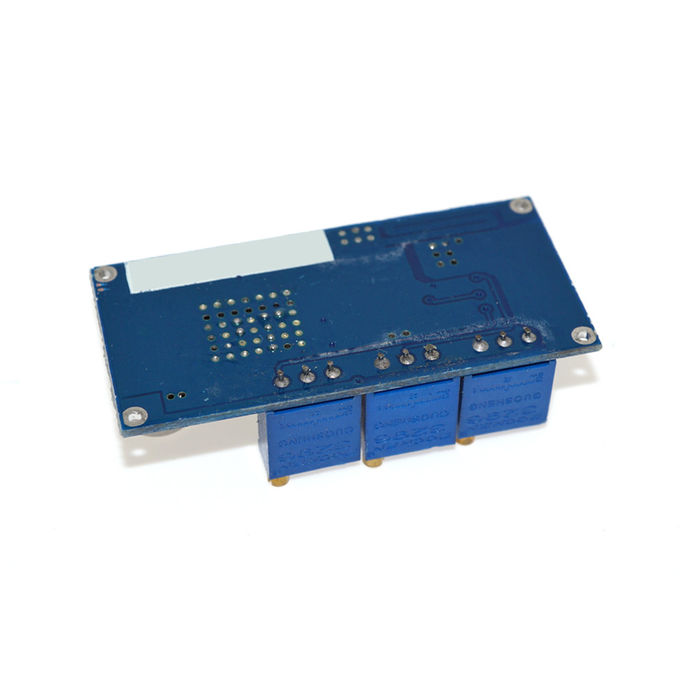

ภาพถ่าย
