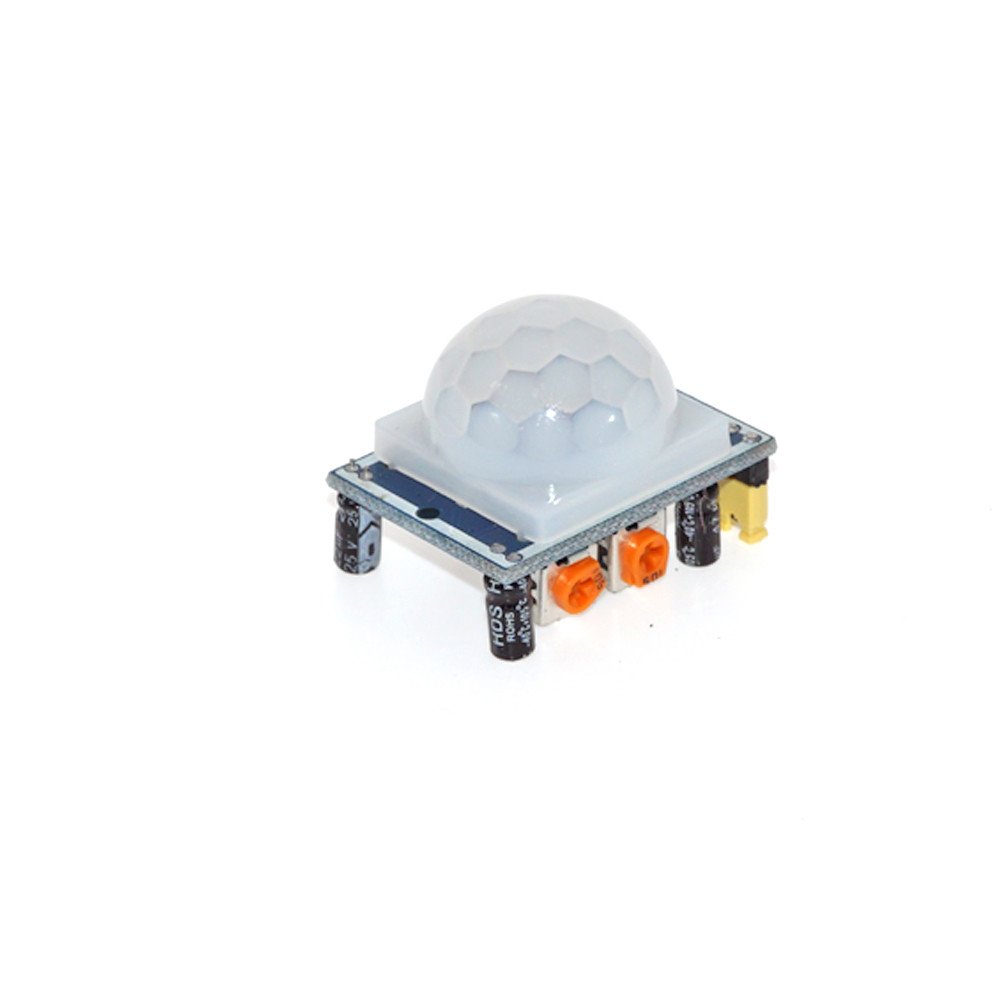

DC 4.5-20 โวลต์ HC-SR501 มนุษย์โมดูลเซ็นเซอร์อินฟราเรด Arduino กับจานสีน้ำเงิน 32 * 24 มม

DC 4.5-20 โวลต์ HC-SR501 มนุษย์โมดูลเซ็นเซอร์อินฟราเรด Arduino กับจานสีน้ำเงิน 32 * 24 มม

  • DC 4.5-20 โวลต์ HC-SR501 มนุษย์โมดูลเซ็นเซอร์อินฟราเรด Arduino กับจานสีน้ำเงิน 32 * 24 มม
  • DC 4.5-20 โวลต์ HC-SR501 มนุษย์โมดูลเซ็นเซอร์อินฟราเรด Arduino กับจานสีน้ำเงิน 32 * 24 มม
  • DC 4.5-20 โวลต์ HC-SR501 มนุษย์โมดูลเซ็นเซอร์อินฟราเรด Arduino กับจานสีน้ำเงิน 32 * 24 มม
  • DC 4.5-20 โวลต์ HC-SR501 มนุษย์โมดูลเซ็นเซอร์อินฟราเรด Arduino กับจานสีน้ำเงิน 32 * 24 มม
DC 4.5-20 โวลต์ HC-SR501 มนุษย์โมดูลเซ็นเซอร์อินฟราเรด Arduino กับจานสีน้ำเงิน 32 * 24 มม
รายละเอียดสินค้า:
สถานที่กำเนิด: มณฑลกวางตุ้งจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: OEM
ได้รับการรับรอง: CE, FCC, RoHS
หมายเลขรุ่น: OKY3270
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 10 ชิ้น/ชิ้น
ราคา: USD0.65-0.74/piece
รายละเอียดการบรรจุ: แพคเกจที่แตกต่างกันที่ไม่จำเป็น: 1 แพคเกจการค้าปลีก: กล่องคริสตัล 2 บรรจุ Bulking: กรณีพลาสติก 3 การ
เวลาการส่งมอบ: 1-3 วันทำการหลังจากชำระเงิน
เงื่อนไขการชำระเงิน: PayPal, L / C, D / A, D / P, T / T โอนเงินผ่านธนาคารเวสเทิร์นยูเนี่ยน MoneyGram
สามารถในการผลิต: 100000 ชิ้น / ชิ้นต่อวัน
ติดต่อ
รายละเอียดสินค้า
ช่วงแรงดันไฟฟ้าปฏิบัติการ: DC 4.5-20V นิ่งเฉยปัจจุบัน: <50uA
OEM/ODM: พร้อมใช้งาน เวลาจัดส่ง: 1-3 วัน
เซ็นเซอร์มุม: มุมกรวย <100 ° อุณหภูมิการทำงาน: , -15- + 70 องศา
ผู้ใช้: นักเรียนวิศวกร ฯลฯ เซ็นเซอร์ขนาดเลนส์: เส้นผ่าศูนย์กลาง: 23mm (Default)
ขนาดกระดาน: 32mm * 24mm
แสงสูง:

โล่สำหรับ arduino

,

ชุดตรวจจับ arduino

HC-SR501 ร่างกายมนุษย์อินฟราเรดเซ็นเซอร์โมดูล A Rduino Pyroelectric PIR ตรวจจับ PIR

ข้อมูลทั่วไป:

1, เซ็นเซอร์อัตโนมัติ: เพื่อเข้าสู่ช่วงการเซ็นเซอร์สูงคนออกจากช่วงเซ็นเซอร์ของการหน่วงเวลาปิดอัตโนมัติสูงออกต่ำ
2, การควบคุมแสง (ไม่จำเป็น, ไม่ได้ตั้งค่าจากโรงงาน) อาจตั้งค่าการควบคุมแสงในระหว่างวันหรือความเข้มของแสงโดยไม่ต้องเหนี่ยวนำ
3, การชดเชยอุณหภูมิ (ตัวเลือกโรงงานไม่ได้ตั้งค่า): ในช่วงฤดูร้อนเมื่ออุณหภูมิเพิ่มขึ้นถึง 30 ~ 32? ช่วงตรวจจับที่สั้นกว่าเล็กน้อยการชดเชยอุณหภูมิสามารถใช้เป็นการชดเชยประสิทธิภาพ
4 สองโหมดทริกเกอร์: (สามารถเลือกได้โดยจัมเปอร์)
a, ไม่สามารถทริกเกอร์ซ้ำ: เอาท์พุทเซ็นเซอร์สูง, เวลาหน่วงมากกว่า, เอาท์พุทจะกลายเป็นต่ำโดยอัตโนมัติ;
b, ทริกเกอร์ที่ทำซ้ำได้: เอาท์พุทเซ็นเซอร์สูงหลังจากช่วงเวลาหน่วงหากร่างกายมนุษย์ในกิจกรรมช่วงการตรวจจับเอาท์พุทจะยังคงสูงจนกระทั่งหลังจากการหน่วงเวลาจะเหลือสูงไปต่ำ (รีวิวโมดูลเซ็นเซอร์กิจกรรมที่วัดของแต่ละร่างกายจะ ขยายโดยอัตโนมัติหลังจากเวลาล่าช้าและเหตุการณ์สุดท้ายของเวลาหน่วงเวลาจุดเริ่มต้น)
5 ด้วยการเหนี่ยวนำเวลาบล็อก (การตั้งค่าเริ่มต้น: เวลาบล็อก 2.5S): โมดูลเซ็นเซอร์หลังจากเซ็นเซอร์แต่ละออก (การเปลี่ยนแปลงสูงในระดับต่ำ) คุณสามารถตั้งค่าการปิดล้อมตามด้วยช่วงเวลาในช่วงเวลานี้เซ็นเซอร์ ไม่รับสัญญาณเซ็นเซอร์ใด ๆ คุณสมบัตินี้สามารถมี "เวลาส่งออกเซ็นเซอร์" และ "เวลาปิดกั้น" ช่วงเวลาระหว่างงานที่ผลิตสามารถนำไปใช้ในการตรวจสอบผลิตภัณฑ์ช่วงเวลา; ยังยับยั้งฟังก์ชั่นนี้ในระหว่างการสลับโหลดเพื่อการรบกวนที่หลากหลาย (เวลานี้สามารถตั้งค่าที่ศูนย์วินาที - สิบวินาที)
6, ช่วงแรงดันใช้งาน: เริ่มต้นแรงดันไฟฟ้า DC4.5V-20V
7 การใช้พลังงานไมโคร: กระแสคงที่ "50 ไมโครไฟโดยเฉพาะอย่างยิ่งสำหรับผลิตภัณฑ์ควบคุมแบตเตอรี่อัตโนมัติขับเคลื่อน
8 สัญญาณระดับสูงเอาท์พุท: ชนิดของวงจรได้อย่างง่ายดายและเชื่อมต่อ

ข้อมูลจำเพาะ:

ช่วงแรงดันไฟฟ้าที่ใช้งาน DC 4.5-20V
นิ่งเฉยปัจจุบัน <50uA
ระดับเอาท์พุท สูง 3.3 V / ต่ำ 0V
ไก L ไม่สามารถทริกเกอร์ซ้ำ / ทริกเกอร์ซ้ำได้ (ทริกเกอร์ซ้ำเริ่มต้น)
เวลาล่าช้า 5-200S (ปรับได้) ช่วงคือ (0.xx วินาทีถึงสิบวินาที)
ปิดกั้นเวลา 2.5S (ค่าเริ่มต้น) สามารถสร้างช่วง (0.xx ถึงสิบวินาที)
ขนาดคณะกรรมการ 32mm * 24mm
เซ็นเซอร์มุม มุมกรวย <100 °
อุณหภูมิการทำงาน -15- + 70 องศา
เซ็นเซอร์ขนาดเลนส์ เส้นผ่าศูนย์กลาง: 23mm (Default)

คำแนะนำ:

1. โมดูลการตรวจจับประมาณหนึ่งนาทีหลังจากเวลาเริ่มต้นของพลังงานในช่วงเวลาระหว่างโมดูลออก 0-3 ครั้งต่อนาทีในโหมดสแตนด์บาย
2. ควรหลีกเลี่ยงการให้แสงโดยตรงเช่นแหล่งกำเนิดสัญญาณรบกวนใกล้พื้นผิวของโมดูลเลนส์เพื่อหลีกเลี่ยงการทำงานผิดพลาดของเครื่องกำเนิดสัญญาณรบกวน ใช้สภาพแวดล้อมเพื่อหลีกเลี่ยงการไหลของลมเซ็นเซอร์ลมจะทำให้เกิดการรบกวน
3. โมดูลเซ็นเซอร์ที่ใช้โพรบคู่หน้าต่างโพรบเป็นสี่เหลี่ยมคู่ (A ต่อ B ล้าน) ในทิศทางของปลายยาวเมื่อร่างกายผ่านจากซ้ายไปขวาหรือขวาไปซ้ายเมื่อถึงเวลา IR คู่ ความแตกต่างของระยะทางความแตกต่างที่มากขึ้นเซ็นเซอร์ที่มีความสำคัญมากขึ้นเมื่อร่างกายจากด้านหน้าไปสอบสวนหรือจากด้านบน
ไปยังด้านล่างหรือจากด้านล่างไปยังทิศทางผ่านคู่ IR ไม่ตรวจพบการเปลี่ยนแปลงในระยะทางไม่มีค่าความแตกต่างเซ็นเซอร์ไม่รู้สึกหรือไม่ทำงาน ดังนั้นควรติดตั้งเซ็นเซอร์ในทิศทางคู่ของโพรบพร้อมกับกิจกรรมของมนุษย์ให้มากที่สุดเท่าที่จะเป็นไปได้ขนานกับทิศทางสูงสุดเพื่อให้แน่ใจว่าร่างกายได้ผ่านการสอบสวนด้วยเซ็นเซอร์คู่ เพื่อเพิ่มช่วงการรับรู้ของมุมโมดูลที่ใช้เลนส์ทรงกลมโพรบยังให้ความรู้สึกทั้งสี่ด้าน แต่ยังคงสูงกว่าทิศทางด้านซ้ายและขวาของช่วงการตรวจวัดความไวและความแข็งแกร่งยังคงไกลที่สุด ตามข้อกำหนดการติดตั้งข้างต้น VCC, ตรีโกณมิติ (ฝั่งควบคุม), echo (การรับปลายทาง), GND
4. ขนาดและการปรับ:


หมายเหตุ: โพเทนชิออมิเตอร์ตามเข็มนาฬิกาเพื่อปรับระยะการตรวจจับเพิ่มขึ้น (ประมาณ 7 เมตร) ในทางตรงกันข้ามระยะการตรวจจับลดลง (ประมาณ 3 เมตร) การปรับมิเตอร์แบบหมุนตามเข็มนาฬิกาตามเข็มนาฬิกาล่าช้าอีกต่อไป (ประมาณ 300 วินาที) การเหนี่ยวนำโดยความล่าช้าสั้น ๆ (ประมาณ 5 วินาที)
5. การใช้งาน
a, ผลิตภัณฑ์ด้านความปลอดภัย
b, ของเล่นเซ็นเซอร์ร่างกายมนุษย์
c, แสงเซ็นเซอร์ร่างกายมนุษย์
d, ระบบอัตโนมัติทางอุตสาหกรรมและการควบคุม ฯลฯ
มันสามารถเปิดได้โดยอัตโนมัติและรวดเร็วชนิดต่าง ๆ ของหลอดไส้, หลอดนีออน, ออด, ประตูอัตโนมัติ, พัดลมไฟฟ้า, เครื่องซักผ้าอัตโนมัติและเครื่องเป่าและอุปกรณ์อื่น ๆ เป็นผลิตภัณฑ์ที่มีเทคโนโลยีสูง โดยเฉพาะอย่างยิ่งเหมาะสำหรับองค์กร, โรงแรม, ห้างสรรพสินค้า, คลังสินค้าและทางเดินในครอบครัว, ทางเดินและความรู้สึกอ่อนไหวอื่น ๆ ของภูมิภาคหรือระบบรักษาความปลอดภัยแบบอัตโนมัติแสงสว่างแสงและระบบเตือนภัย
